蓝宝石玻璃自动贴合机
供应商：佛山市亿欧光电科技有限公司

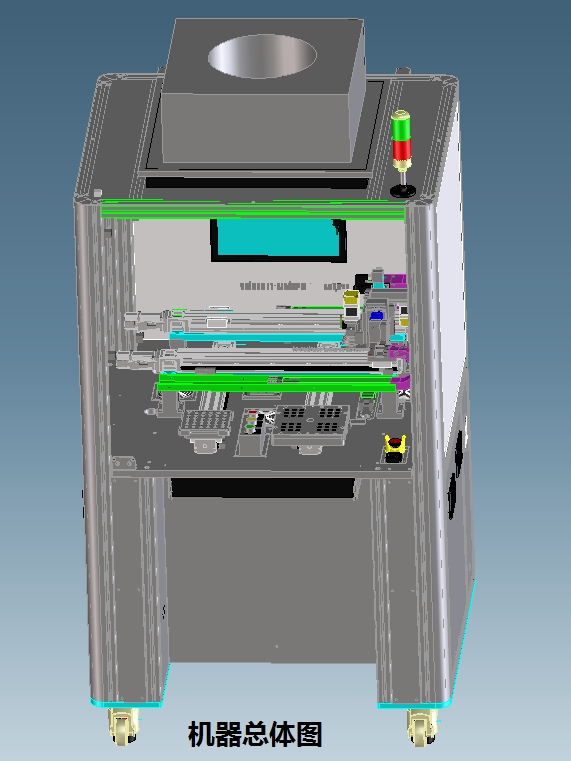

设备简介

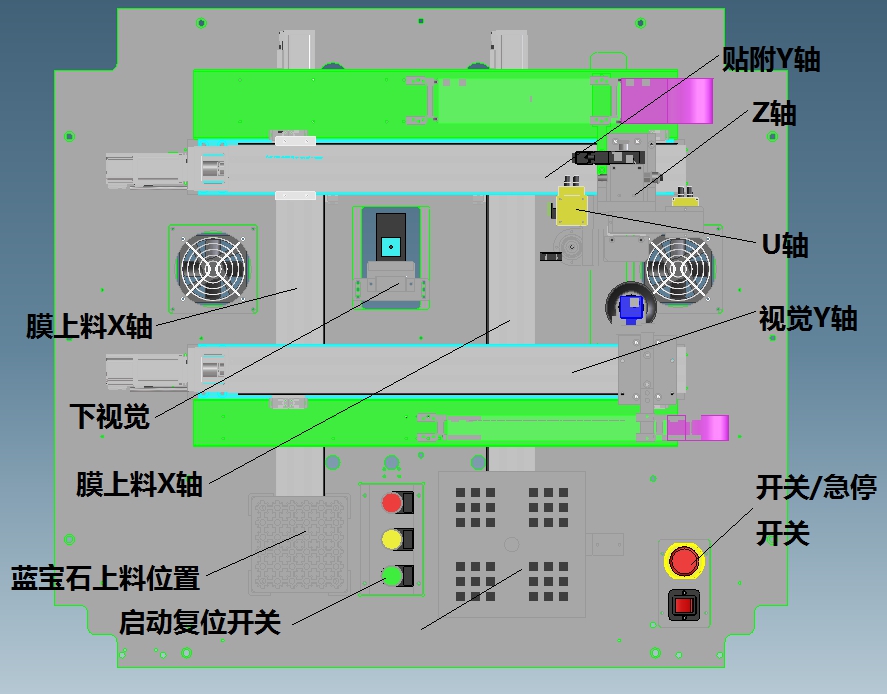

1.作业平台布局
2.技术规格
NO
项目
内容
备注
1
机台尺寸（长*宽*高）
1000*900*1850(mm,含报警灯)
2
上料方式
蓝宝石片
人工摆入Tray盘，整盘上料
Tray尺寸：130x130
3
膜
人工上料，并撕背胶膜
固定方式：真空吸附
4
X/Y/Z平台
蓝宝石上料X轴行程 510mm
膜上料X轴行程 510mm
贴附Y轴行程 510mm
视觉Y轴行程 510mm
Z轴行程 30mm
重复精度 +/-0.01mm
定位精度 +/-0.01mm
5
U轴
精度0.036°
6
视觉系统
200万像素CCD 双相机
视野大小：17x23mm
7
控制系统
PC+运动控制卡
8
重复精度
+/-0.01mm
9
cycle time
5s/Pc
10
电规格
220V，50HZ
11
气规格
大于或等于0.5Mpa，干燥清洁无尘气源
进气口尺寸：Φ8mm
12
机器洁净度
配除尘/防静电装置，洁净等级为100级
13
机器毛重量
400KG

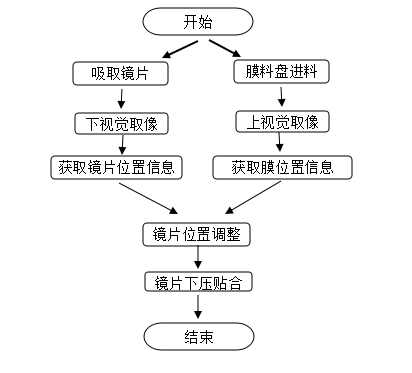

3.动作流程简介
4.设备实拍

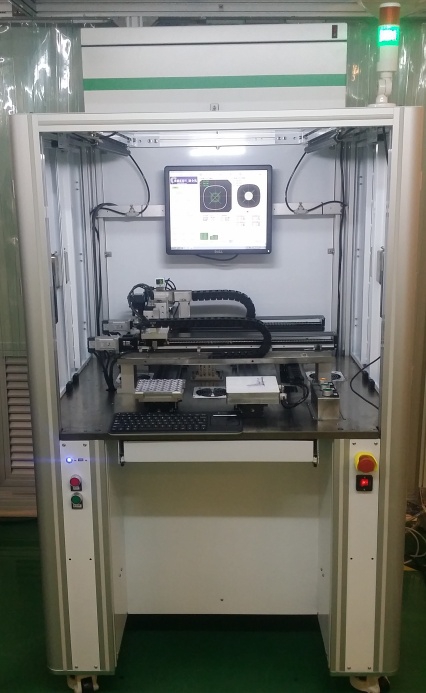

1）设备正面

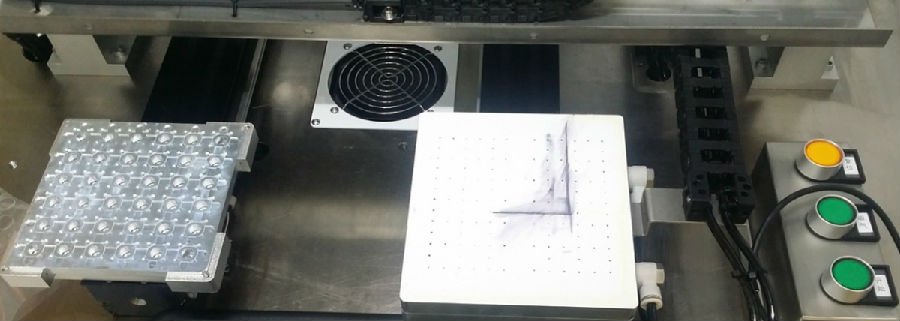

2）料盘特写
3）软件界面特写
机台硬件配置介绍
运动机构配置
优点
台湾产直线运动模组
台湾制造品质好
滑轨和丝杆一体化结构
刚性好
P级丝杆
精密度高
配防尘盖
满足无尘和防尘要求
松下伺服电机
带脉冲回馈的闭环控制，双回馈的回零机制，精度高
电气控制部分
品牌控制系统
控制精度高，稳定性好
工业控制主机
程序界面友好，可塑性强，灵活性好
PC base系统
兼容性好，扩展性好
基恩士XG7000系列
工业定位控制，比对，尺寸判定精度高
单独的图像算法芯片，速度快
世界一流的视觉系统，稳定性好
界面友好，易上手
搭配200万像素高速相机，定位快准狠
算法精度达到μ级（亚像素级）
除尘除静电系统
台湾富泰FFU空气过滤器，0.5μ过滤效率达99.9%
进气采用两级调压过滤，有效滤出气源杂质及水气

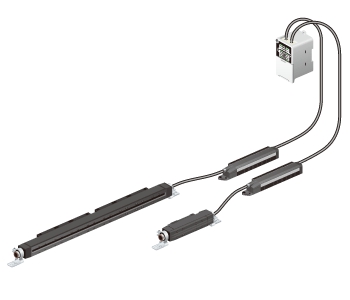

松下日本进口区域除静电装置，除静电快，准，寿命高，易清洁
FFU 松下区域型除静电装置，无风 ER-X系列
线材和拖链系统igus?
采用德国易格思无尘室专用拖链及线缆
发尘低，达到国际10级无尘室标准
寿命高，可靠性好，高速静音
